Estruturas de solo

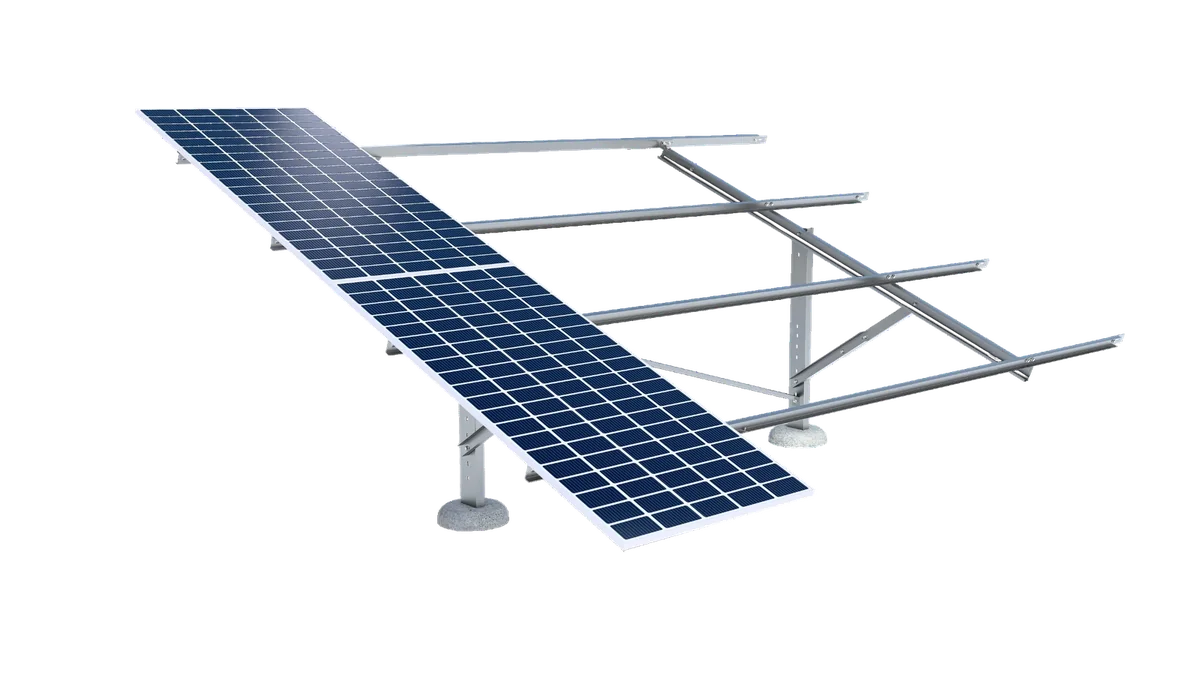

Solo Dupla Standard
Mesa monoposte modulada, ajustável e desenvolvida para diferentes layouts.
Modelo 3D · 360°
Modelo 3D interativo
- Capacidade
- Mesa modulada de 3 em 3 m
- Configuração
- Fileira dupla · monoposte
- Resistência ao vento
- Até 35 m/s
- Espaçamento
- 3 m entre pilares
Dados resumidos para consulta. Solicite as informações completas à equipe Soloz.
Visão geral
Características da estrutura
Mesa monoposte modulada, ajustável e desenvolvida para diferentes layouts.
- Terças de 3 e 4 metros para acomodação do layout.
- 100% aço carbono estrutural ZAR 345.
- Galvanização a fogo HDG Z275.
- Ângulo de inclinação ajustável de 5° a 28°.
Dimensões
Principais dimensões e elementos
Pilar
2.000 mm
U enrijecida 127 × 50 × 20 mm · 2 mm
Altura livre
1.400 mm
Parte chumbada mínima de 600 mm
Tesoura
3.400 a 3.600 mm
U enrijecida 100 × 40 × 15 mm · 2 mm
Terças
3 ou 4 m
Perfil U 68 × 30 mm · 2 mm
Componentes
Componentes principais do sistema
-
Fixador M12 Elemento de fixação galvanizado e padronizado para montagem segura.
-
Porca M12 Porca galvanizada compatível com o sistema de fixação M12.
-
Chapa orelha Componente galvanizado utilizado nas ligações estruturais, com geometria adequada para montagem e reforço.
-
Clamper Jacaré Peça em aço mola desenvolvida para agilizar a montagem das estruturas.
Normas
Referências técnicas consideradas nos projetos
- Ventos e esforços NBR 6123 — Forças devidas ao vento em edificações
- Estruturas metálicas NBR 8800 e NBR 14762 — Estruturas de aço e perfis formados a frio
- Fundações e concreto NBR 6122 e NBR 6118 — Fundações e estruturas de concreto
- Galvanização NBR 6323, NBR 7399 e NBR 7400 — Revestimentos de zinco
- Corrosividade ISO 9223 e NBR 14643 — Classificação da corrosividade atmosférica

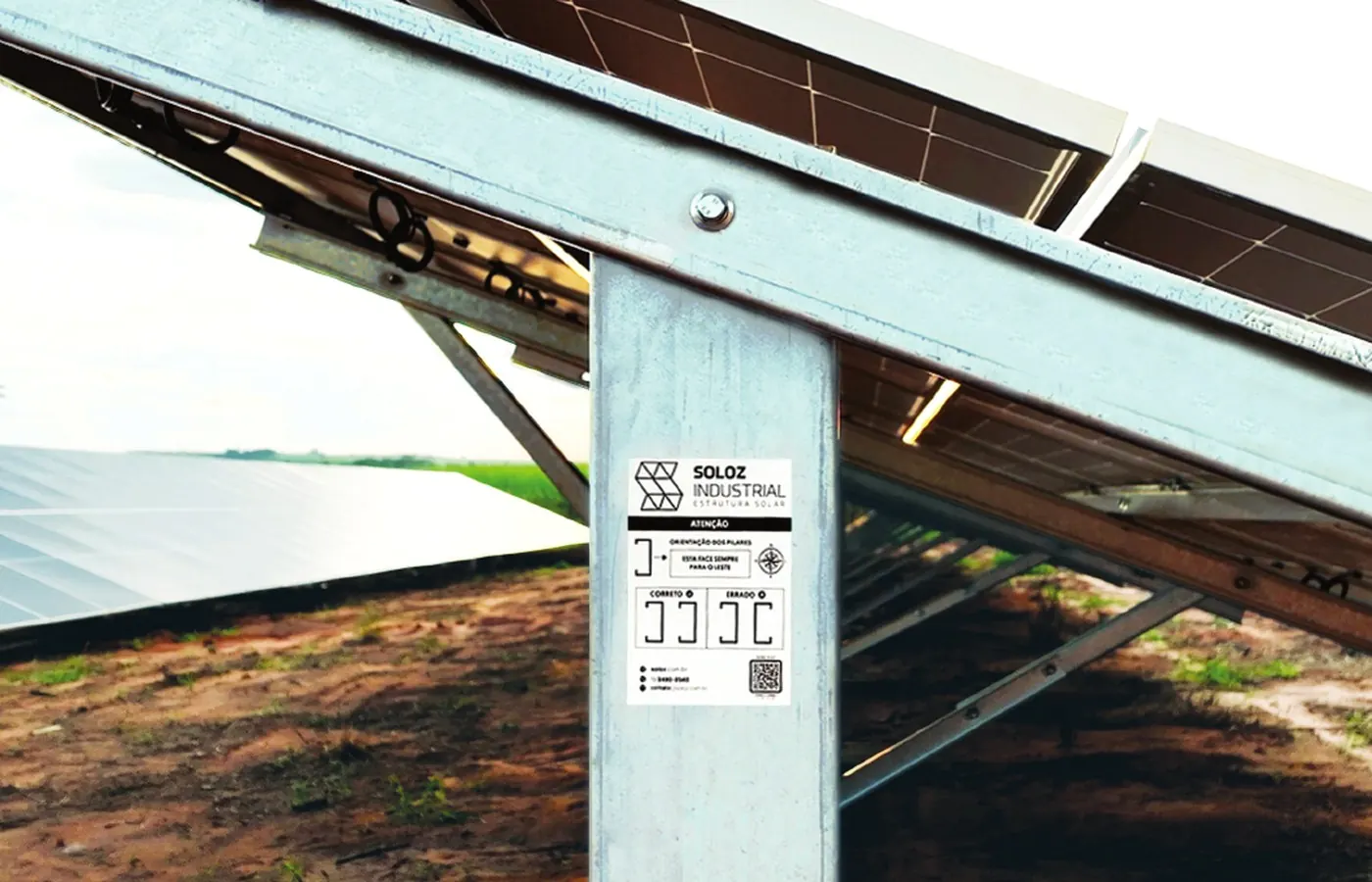

Fotos

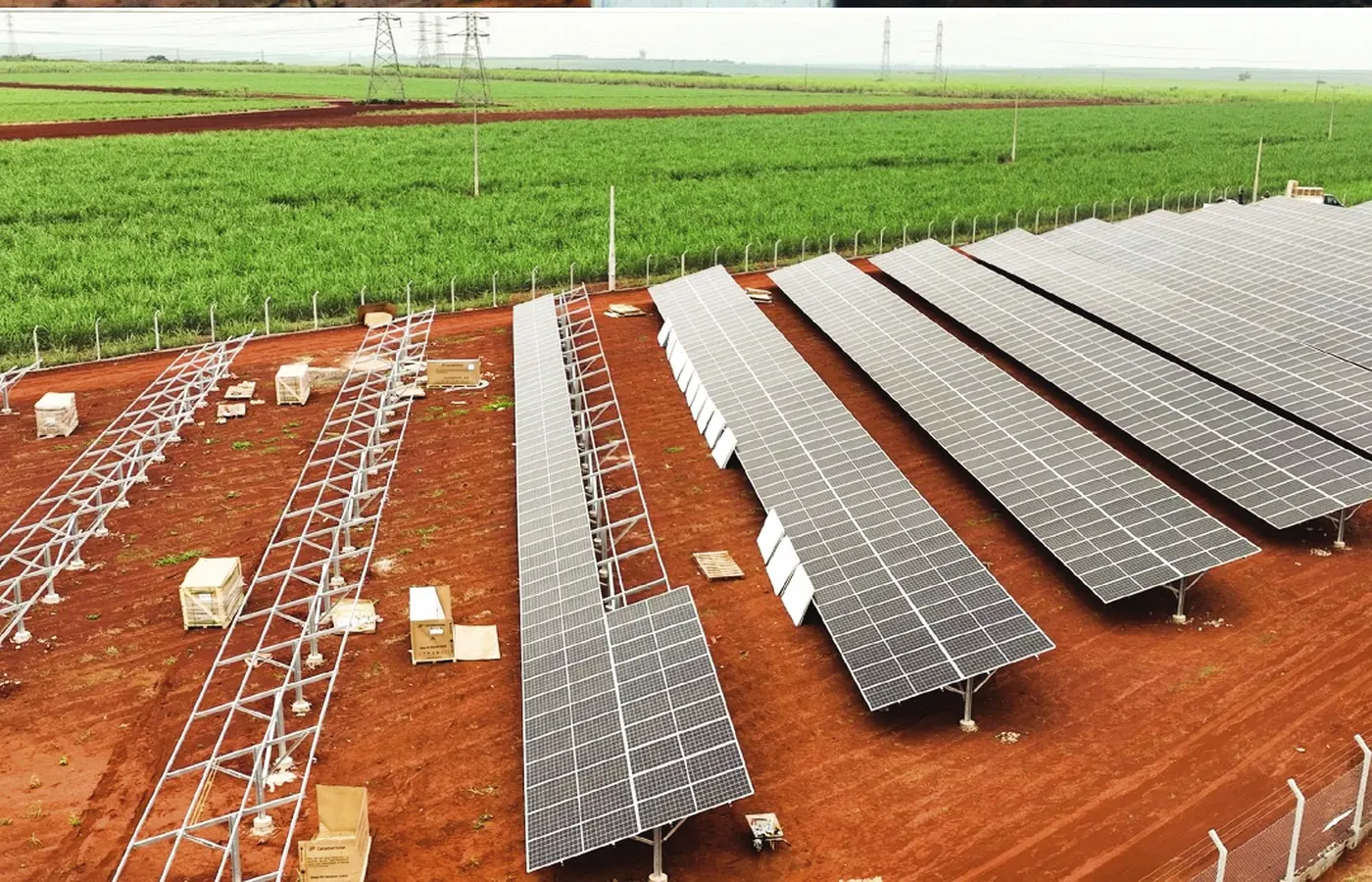

Aplicações
Outros modelos
Mais soluções em estruturas de solo
Standard
Solo Linear
Estrutura monoposte modular para pequenas geradoras e kits de distribuição.
Pro
Solo Dupla
Estrutura monoposte reforçada para fileira dupla e projetos de maior rigidez.

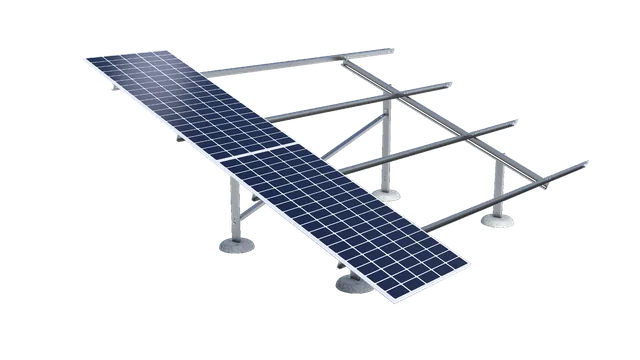

Biposte Standard
