Estruturas de solo
Solo Linear Standard
Estrutura monoposte modular para pequenas geradoras e kits de distribuição.

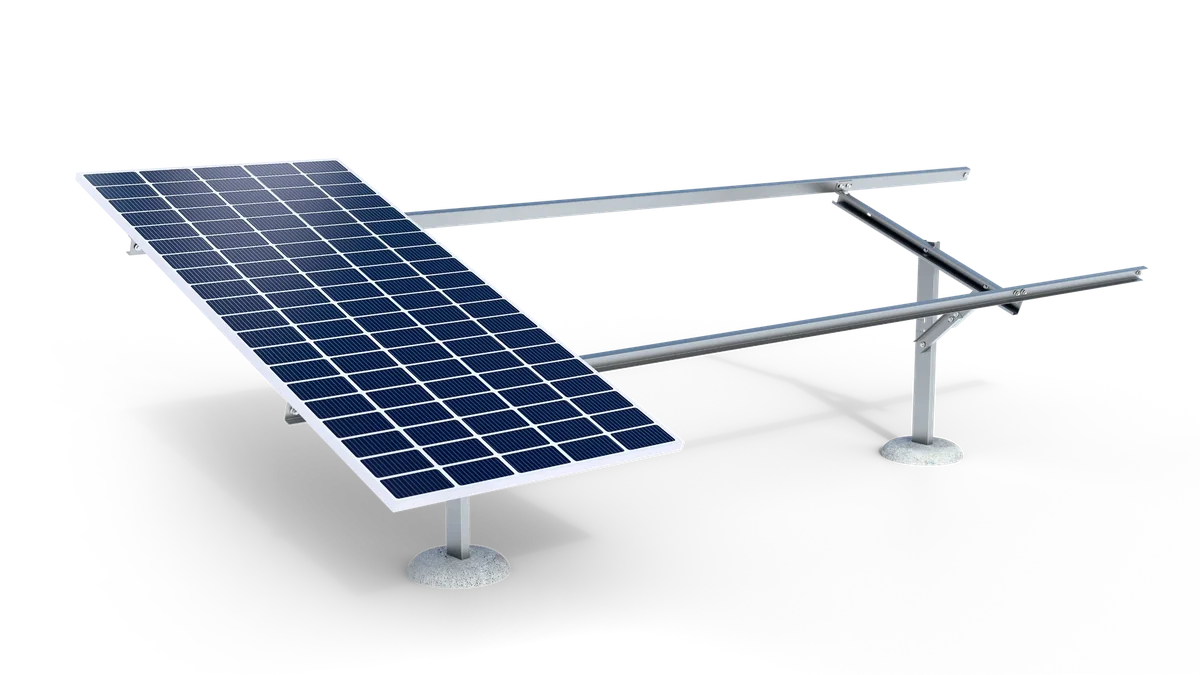

Modelo 3D · 360°
Modelo 3D interativo
- Capacidade
- 4 a 5 módulos de até 700 W
- Configuração
- Fileira única · monoposte
- Resistência ao vento
- Até 50 m/s
- Espaçamento
- 3 m entre pilares
Dados resumidos para consulta. Solicite as informações completas à equipe Soloz.
Visão geral
Características da estrutura
Estrutura monoposte modular para pequenas geradoras e kits de distribuição.
- Módulos instalados em sentido retrato.
- Galvanização a fogo para alta durabilidade.
- Aço estrutural ZAR 345.
- Menos pilares e maior agilidade na montagem.
Dimensões
Principais dimensões e elementos
Pilares
1.400 mm
Espessura de 2 mm
Parte chumbada
500 mm
Ancoragem no solo
Terças
3 ou 4 m
Espessura de 2 mm
Mão francesa
Vigas opostas
Reforço estrutural
Componentes
Componentes principais do sistema
-
Fixador M12 Elemento de fixação galvanizado e padronizado para montagem segura.
-
Porca M12 Porca galvanizada compatível com o sistema de fixação M12.
-
Chapa orelha Componente galvanizado utilizado nas ligações estruturais, com geometria adequada para montagem e reforço.
-
Clamper Jacaré Peça em aço mola desenvolvida para agilizar a montagem das estruturas.
Normas
Referências técnicas consideradas nos projetos
- Ventos e esforços NBR 6123 — Forças devidas ao vento em edificações
- Estruturas metálicas NBR 8800 e NBR 14762 — Estruturas de aço e perfis formados a frio
- Fundações e concreto NBR 6122 e NBR 6118 — Fundações e estruturas de concreto
- Galvanização NBR 6323, NBR 7399 e NBR 7400 — Revestimentos de zinco
- Corrosividade ISO 9223 e NBR 14643 — Classificação da corrosividade atmosférica

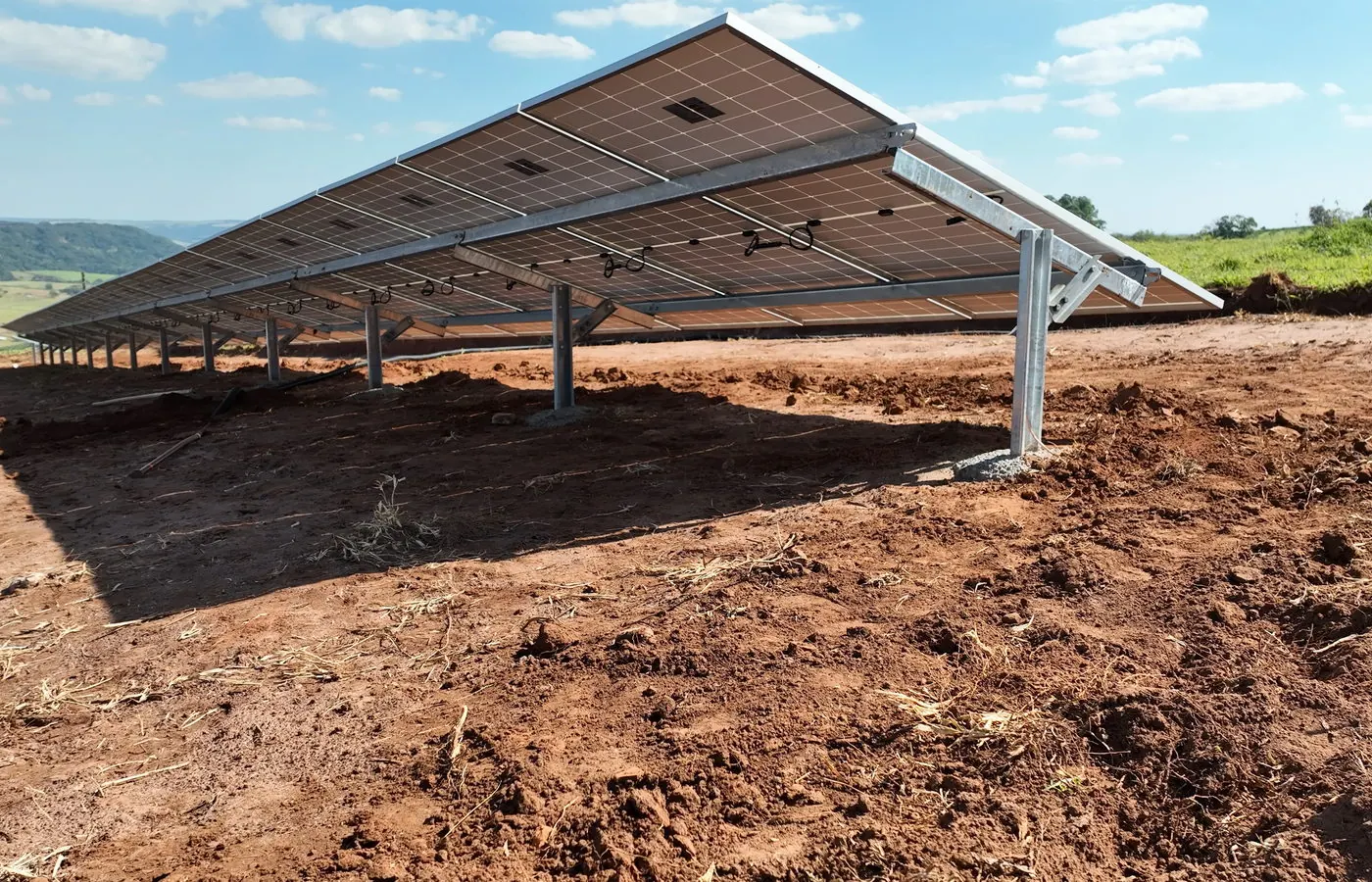

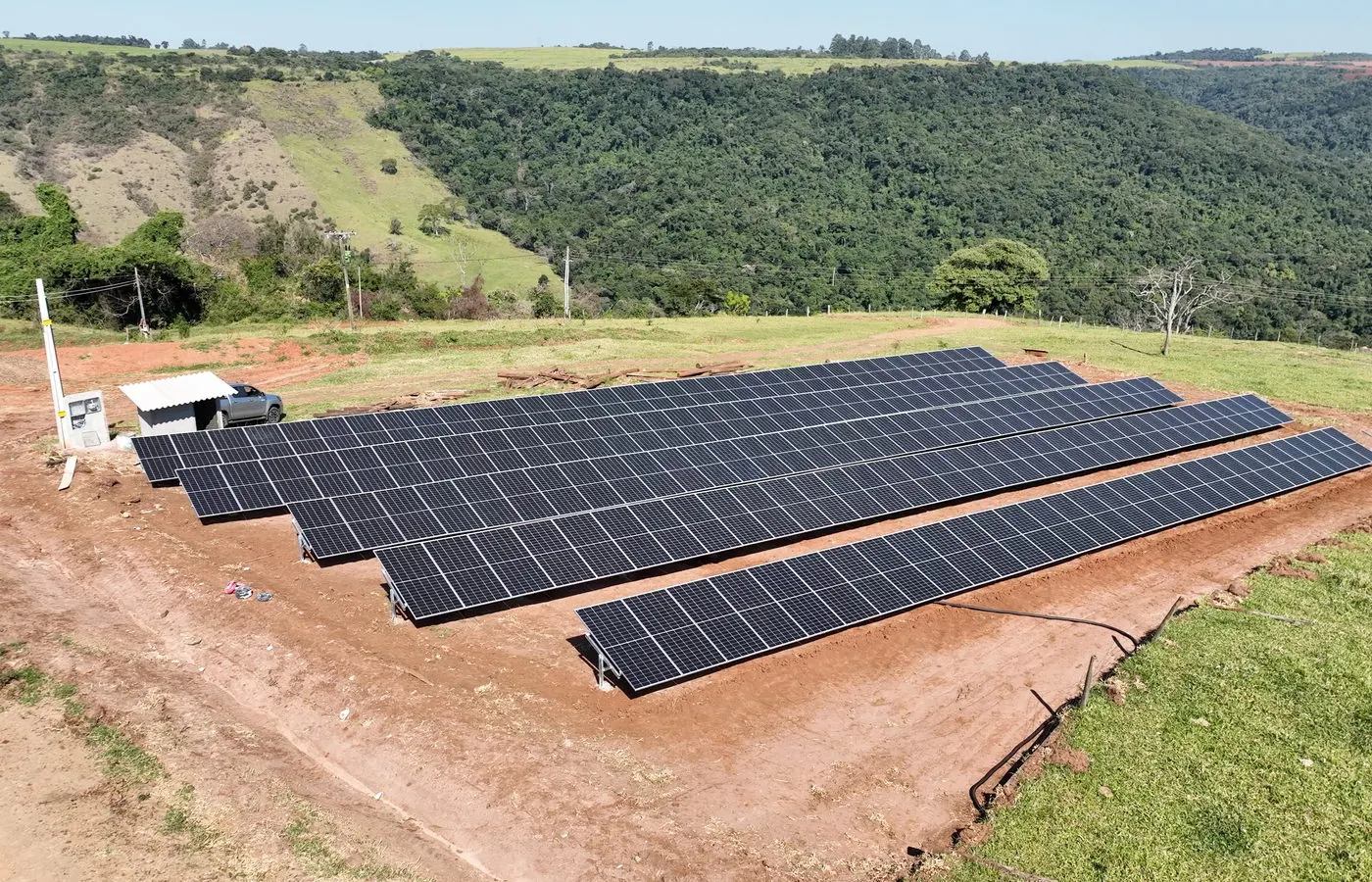

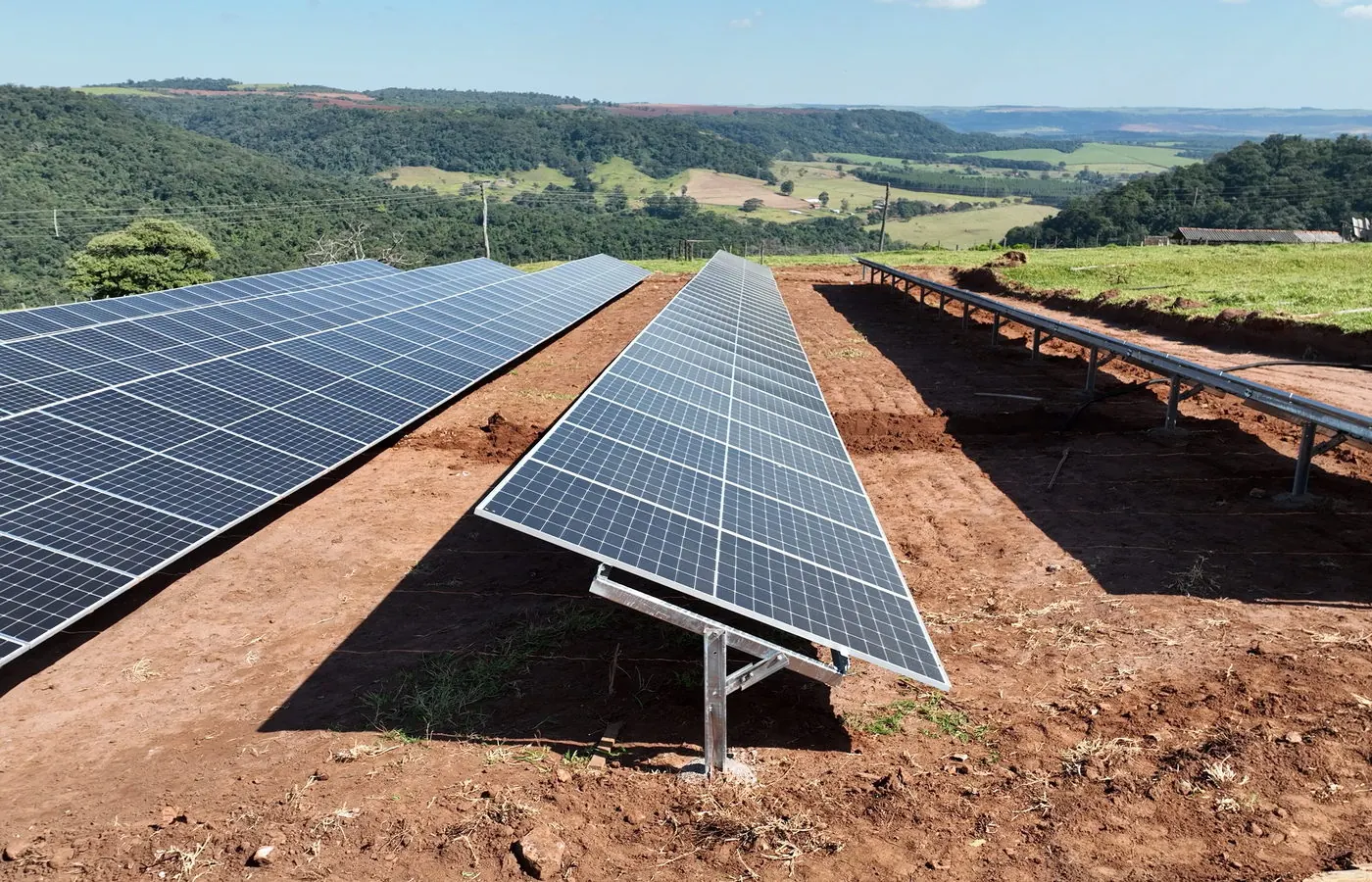

Fotos
Aplicações
Outros modelos
Mais soluções em estruturas de solo
Standard
Solo Dupla
Mesa monoposte modulada, ajustável e desenvolvida para diferentes layouts.
Pro
Solo Dupla
Estrutura monoposte reforçada para fileira dupla e projetos de maior rigidez.
Biposte Standard
Solo Dupla
Mesa biposte modulada para fileira dupla, com estabilidade e montagem racionalizada.
Contato
Precisa de mais informações sobre o Solo Linear Standard?
Solicite as informações completas do modelo. O formulário já identifica a solução de interesse.
