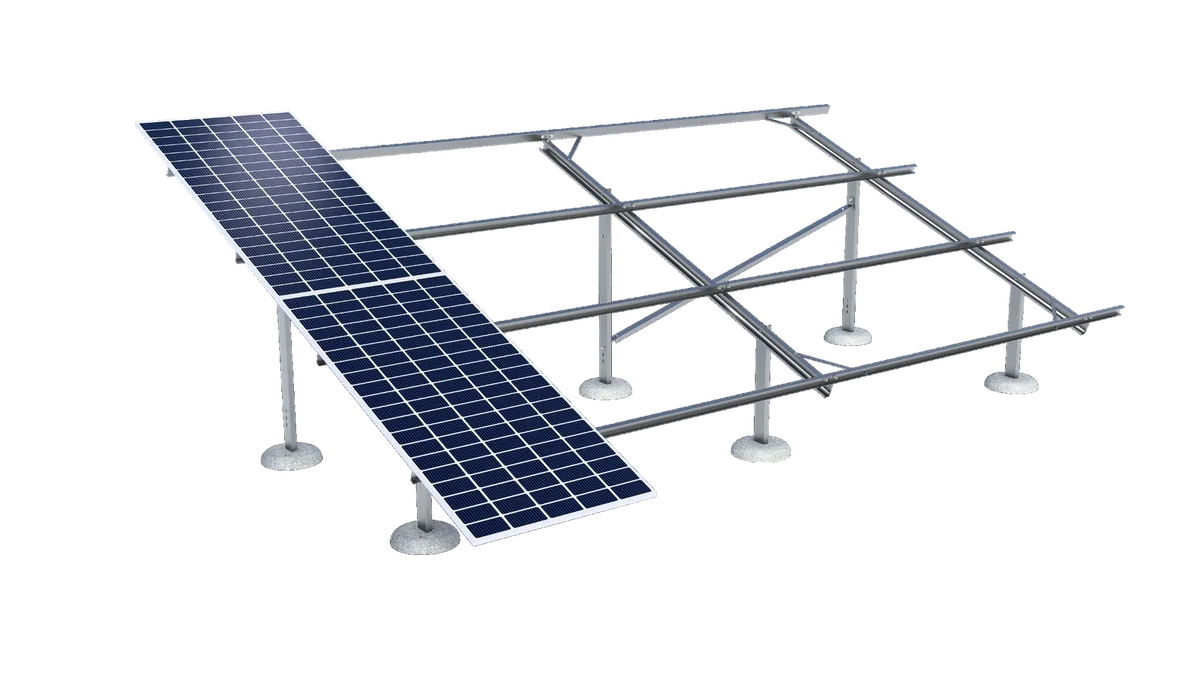

Solo Dupla Pro Biposte

Solução biposte reforçada para fileira dupla e aplicações que exigem maior estabilidade.

Modelo 3D · 360°

Modelo 3D interativo

Arraste para girar · Ctrl/⌘ + rolagem aproxima Deslize para girar · pince para aproximar Use Ctrl/⌘ + rolagem para aproximar

Solicitar orçamento Ver dimensões

Dados resumidos para consulta. Solicite as informações completas à equipe Soloz.

Visão geral

Características da estrutura

Solução biposte reforçada para fileira dupla e aplicações que exigem maior estabilidade.

Dimensões

Pilares 1.550 e 2.250 mm Configuração biposte

Parte chumbada 800 mm Ancoragem no solo

Viga U enrijecida 100 mm Elemento principal

Contraventamento A cada 3 blocos Espessura de 2 mm

Componentes

Fixador M12 Elemento de fixação galvanizado e padronizado para montagem segura.
Porca M12 Porca galvanizada compatível com o sistema de fixação M12.
Chapa orelha Componente galvanizado utilizado nas ligações estruturais, com geometria adequada para montagem e reforço.
Clamper Jacaré Peça em aço mola desenvolvida para agilizar a montagem das estruturas.

Normas

Ventos e esforços NBR 6123 — Forças devidas ao vento em edificações
Estruturas metálicas NBR 8800 e NBR 14762 — Estruturas de aço e perfis formados a frio
Fundações e concreto NBR 6122 e NBR 6118 — Fundações e estruturas de concreto
Galvanização NBR 6323, NBR 7399 e NBR 7400 — Revestimentos de zinco
Corrosividade ISO 9223 e NBR 14643 — Classificação da corrosividade atmosférica
