Estruturas de solo
Solo Tripla Biposte
Estrutura biposte para fileira tripla, projetada para alta rigidez e produtividade.

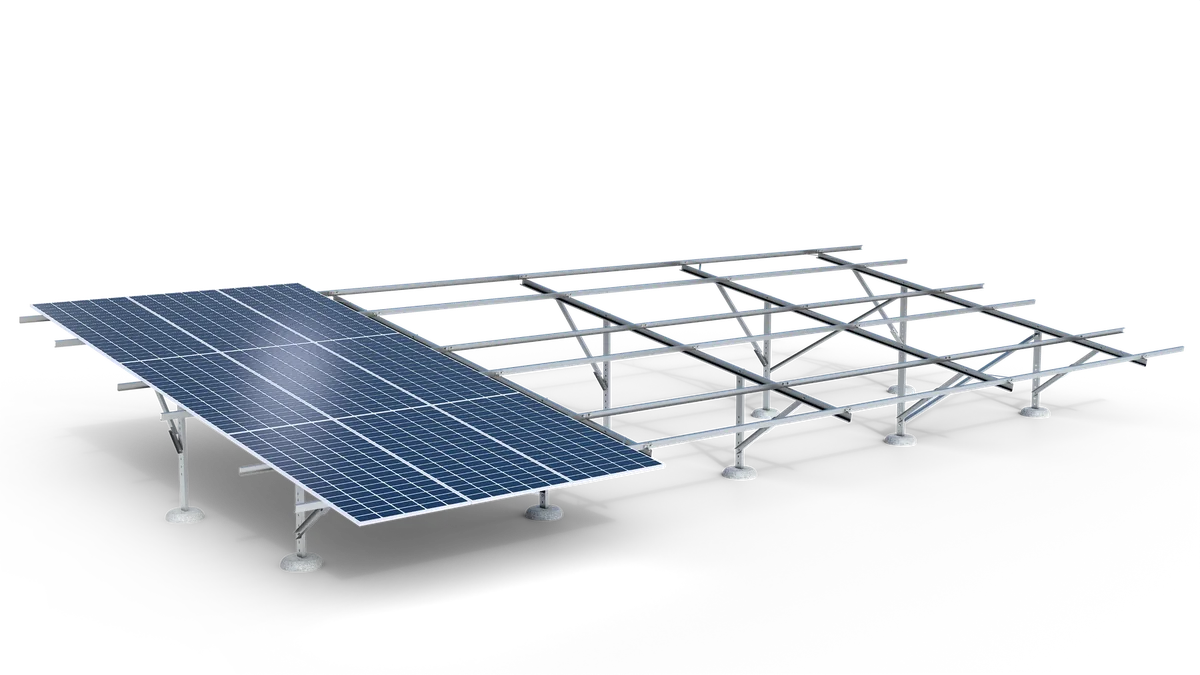

Modelo 3D · 360°
Modelo 3D interativo
- Capacidade
- 6 a 8 módulos de até 700 W
- Configuração
- Fileira tripla · biposte
- Resistência ao vento
- Até 50 m/s
- Espaçamento
- 3 m entre pilares
Dados resumidos para consulta. Solicite as informações completas à equipe Soloz.
Visão geral
Características da estrutura
Estrutura biposte para fileira tripla, projetada para alta rigidez e produtividade.
- Estrutura modular para projetos que exigem maior rigidez.
- Módulos instalados em sentido retrato.
- Galvanização a fogo e aço estrutural ZAR 345.
- Contraventamento a cada três blocos.
Dimensões
Principais dimensões e elementos
Pilares
2.000 e 2.440 mm
Configuração biposte
Parte chumbada
800 mm
Ancoragem no solo
Viga U enrijecida
100 mm
Elemento principal
Contraventamento
A cada 3 blocos
Espessura de 2 mm
Componentes
Componentes principais do sistema
-
Fixador M12 Elemento de fixação galvanizado e padronizado para montagem segura.
-
Porca M12 Porca galvanizada compatível com o sistema de fixação M12.
-
Chapa orelha Componente galvanizado utilizado nas ligações estruturais, com geometria adequada para montagem e reforço.
-
Clamper Jacaré Peça em aço mola desenvolvida para agilizar a montagem das estruturas.
Normas
Referências técnicas consideradas nos projetos
- Ventos e esforços NBR 6123 — Forças devidas ao vento em edificações
- Estruturas metálicas NBR 8800 e NBR 14762 — Estruturas de aço e perfis formados a frio
- Fundações e concreto NBR 6122 e NBR 6118 — Fundações e estruturas de concreto
- Galvanização NBR 6323, NBR 7399 e NBR 7400 — Revestimentos de zinco
- Corrosividade ISO 9223 e NBR 14643 — Classificação da corrosividade atmosférica
Fotos

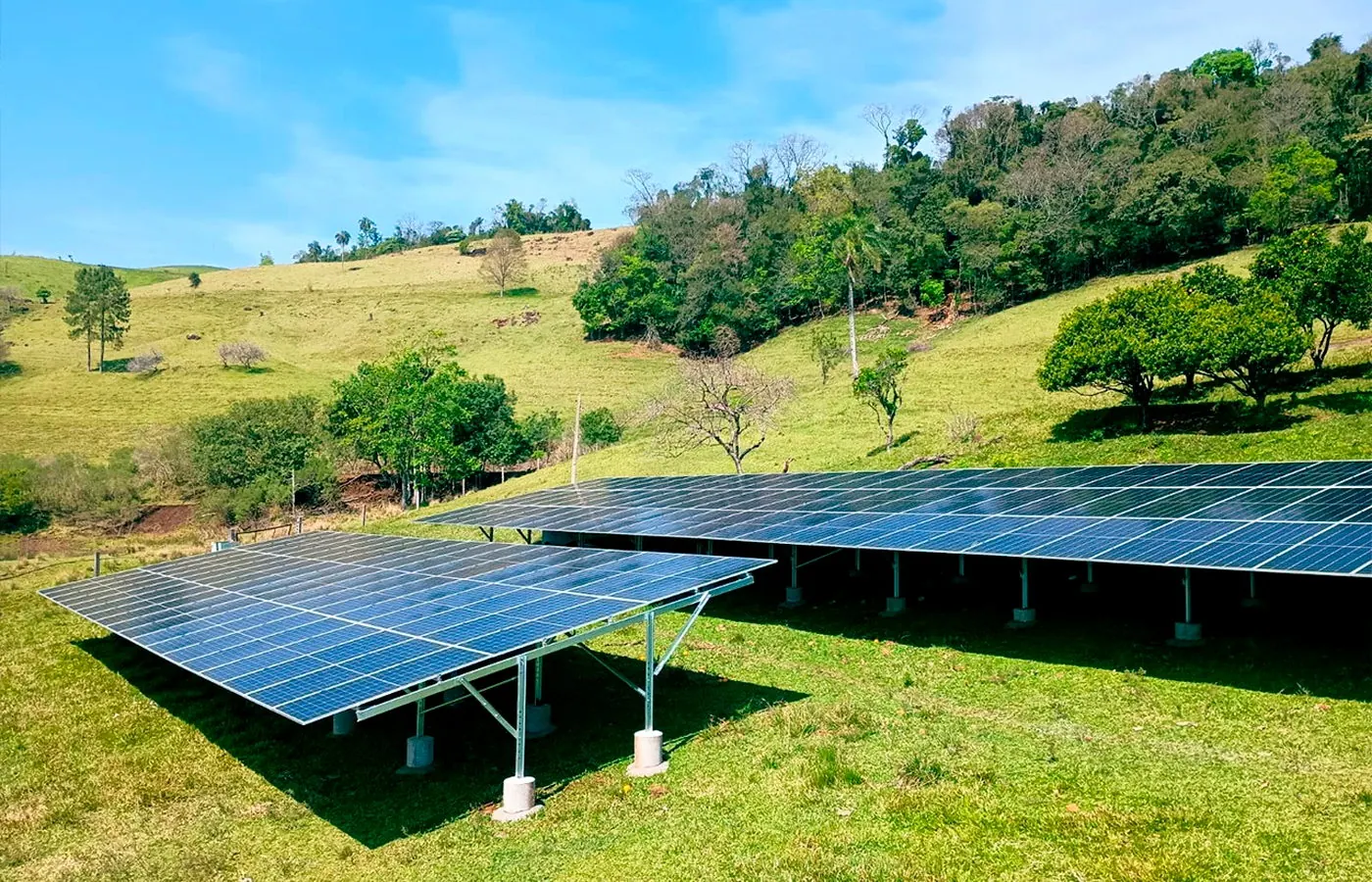

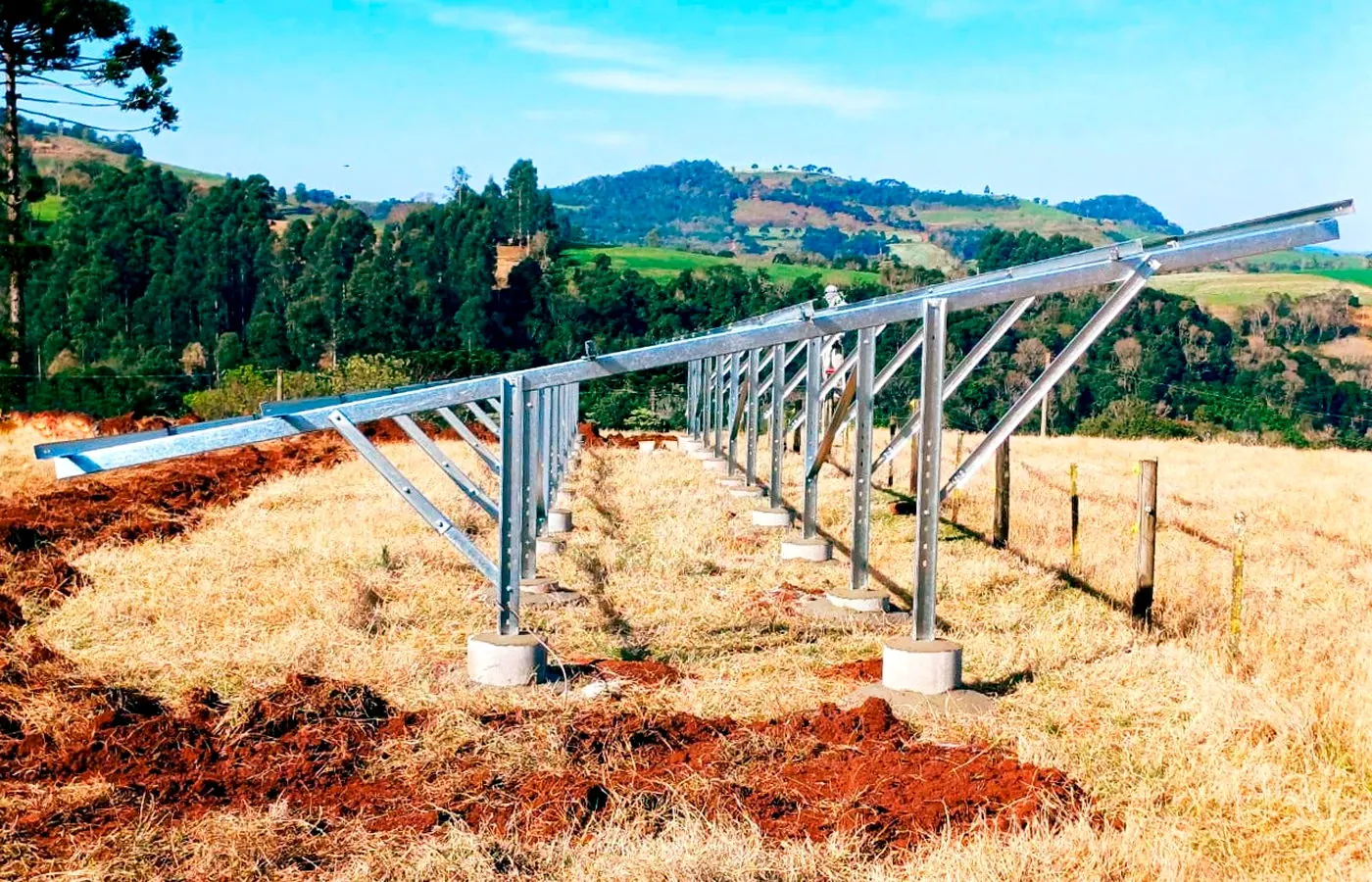

Aplicações
